广州大学城广药、广工1期、广工2期热水站自控系统改造机柜、楼宇温度监控设备采购及相关服务

询价文件

采购人“广州大学城能源发展有限公司”计划对广州大学城广药、广工热水站自控系统设备进行改造，现对广州大学城广药、广工1期、广工2期热水站自控系统改造机柜、楼宇温度监控设备采购及相关服务进行询价采购，欢迎符合资格条件的供应商参加。

   1、 总体要求

1.1、 本询价文件和用户需求书中标有“★”的条款为必须完全满足的项目，任何偏离将导致废标。凡上一级条目带★号，则表示该条目向下的所有条目均为带★号内容，如1.1条带★号，则表示1.1条向下的1.1.1、1.1.2等所有条目均为带★号内容。

1.2、 本询价文件和用户需求书中的要求为最低要求。投标供应商在响应建议中必须列出具体内容。

1.3、 投标供应商没有在报价文件中注明偏离（文字说明或在技术、商务偏离表注明）的参数、配置、条款视为被投标供应商完全接受。

   2、 项目名称和内容

2.1、 项目名称：广州大学城广药、广工1期、广工2期热水站自控系统改造机柜、楼宇温度监控设备采购及相关服务

2.2、 采购内容：广州大学城广药、广工热水站自控系统改造机柜及相关服务采购，具体见本项目的用户需求书，包括：

2.2.1、三台电气控制机柜和楼宇温度及控制中心设备的设计、供货、安装、测试、运输及质保期保障、售后服务等相关服务；

2.2.2、根据系统工艺，完成控制软件的开发，实现要求的自控系统功能；

2.2.3、完善控制中心的建设，实现广药、广工一期、广工二期3个热水站及30个楼宇温度点的系统集成，并预留今后广州大学城其他6个热力站及相应楼宇温度点的扩展集成。

注：投标人必须对本项目所有询价货物进行报价，不允许只对其中部分内容进行投标报价。未在询价表列项的项目，如果投标人认为为达到合同实施的目的，达到项目用户需求书要求而必须的，投标人应增加列项并计入报价，未增项计入报价的，视为已涵盖于其它项目内，或视为投标人单方面的让利，费用不另行增加。

投标人不得在获取项目中标后，将项目分解，对项目进行分包转包。

2.3、 项目地址：广州大学城广药、广工1期、广工2期热水站

2.4、 采购最高限价:48万元人民币。

   3、 投标人资格要求

3.1、 必须是具有独立承担民事责任能力的在中华人民共和国境内注册的法人或其它组织，具备有效的工商营业执照、企业法人组织机构代码证书、税务登记证书（或三证合一）。

3.2、 已办理合法税务登记，具有开具相应增值税专用发票能力。

3.3、 投标人为非和利时生产制造商须提供和利时厂家针对本项目给予投标人的授权证明。

3.4、 投标人必须提供2013年1月1日至今，至少1个完成过质量合格的西门子S7200,300PLC系列系统或与此相当的系统采集数据监控业绩的供货业绩，提供合同和验收等证明材料复印件并加盖公章。

3.5、 不接受联合报价。

   4、 费用、付款方式及货期：

4.1、 本项目采用综合单价包干，以实际采购数量进行结算。本项目的综合单价包含投标供应商完成本项目（如果中标）约定所有工作内容所必须的所有成本费用和投标供应商应承担的一切税费，包括但不限于运至指定交货地的货物、设计、采购、制造、检测、试验、包装、运输、保险、安装调试、系统集成、验收、维护、培训、技术服务（包括技术资料、图纸的设计和提供、操作及培训手册等）、质保期服务、利润、税费、合同实施过程中应预见和不可预见费用等中标人完成项目内容全部报酬和所需的全部费用。采购人有权根据实际情况调整采购数量。

4.2、 付款方式：合同签订预付合同总价的30%款项作为预付款；全部货物货到现场并经双方验收合格签字和收到供方相关的技术资料（含控制软件的技术资料）后15天内支付至结算价的95%款项，同时余下结算价的5%作为质保金，质保期为1年，质保期满供方履行完质保期义务后付清余款。付款前供方开具相应金额增值税(含16%增值税)专用发票给需方。

4.3、 供货时间：签订合同后两周内（连续计算，包含节假日）中标人提供详细的电气控制柜的电气设计图纸，包括面板设计图、机柜内布置简图、电气设计图，接线图等。采购人在5个工作日内进行审核，审核合格后中标人方可投入生产。楼宇供、回水温度监控及控制中心服务器、工作站设备签订合同6周内（连续计算，包含节假日）完成全部设备供货，将货物安全、完整、按时送货到需方指定的地点：广州大学城广药、广工1期、广工2期热水站内，12周内（连续计算，包含节假日）完成控制软件的开发调试及全部硬件设备的安装及调试服务具备交付使用条件。具体交货日期以采购人通知为准。

   5、 递交报价文件

5.1、 报价文件：在2018年5月25日上午12：00前密封提交（加盖公章）；

5.2、 地点：广州大学城明志街1号信息枢纽楼1楼东大堂，联系人：叶先生（联系电话：020-39302077，传真：020-39340019）；

5.3、 报价文件须递交包括但不限于以下资料：

5.3.1、 价格文件，具体格式见附件2

5.3.1.1     报价一览表

5.3.1.2     报价明细表

5.3.2、 商务文件

5.3.2.1     企业营业执照副本、组织机构代码证、税务登记证（或三证合一）复印件加盖公章；

5.3.2.2     《法定代表人证明书》和《法定代表人授权委托书》（原件，格式见附件3和附件4）；

5.3.2.3     业绩一览表：2013年1月1日至今，至少1个完成过质量合格的西门子S7200,300PLC系列系统或与此相当的系统采集数据监控业绩的供货业绩，提供合同和验收等证明材料复印件并加盖公章（格式见附件5）

5.3.2.4     有关设备的生产许可证复印件和/或说明（如法律法规要求）

5.3.2.5     投标人企业简介

5.3.2.6     合同条款承诺书（格式见附件7，合同书见附件8）；

5.3.2.7     投标人质量和货期承诺书；

5.3.2.8     投标人为非和利时生产制造商须提供和利时厂家针对本项目给予投标人的授权证明

5.3.2.9     投标人认为有必要提供的其他资料

5.3.3、 技术文件

5.3.3.1     总体技术服务实施方案，包括针对用户需求书的理解及具体实施方案，质量保证和售后服务方案、拟投入项目实施的技术团队人员情况，

5.3.3.2     实质性要求响应表，具体格式见附件6

5.3.3.3     报价单位认为其它需要说明的文字

投标人应根据投标的实际情况对本询价文件的全部内容作全面响应，若完全满足的请提供质量、价格和货期承诺书，若有差异的，请将差异情况加以说明。

   6、 评标方法

由招标人组织评标小组对投标文件进行评审，按经评审的最低投标价法确定中标候选人。

各投标人按有效投标报价由低至高的顺序依次排列，排名第一为第一中标候选人。投标人实行信用评价管理，具体见附件12和附件13。

   7、 报名及投标

7.1、 报名时间为2018年5月14日公告之时至2018年5月24日（不含节假日，工作日上午9:00至12:00，下午14:00至17:00），在规定的报名时间内，申请人必须将营业执照复印件（盖章）、投标报名表原件（格式见附件8）提交并快递至广州市番禺区大学城明志街1号信息枢纽楼东大堂或发邮件至邮箱：2913785958@qq.com。招标人对未进行报名的投标人的投标报价有权不予受理。

7.2、 在规定的报名期间，报名的申请单位不足3名时，招标人有权：（1）发布公告延长接受报名及投标文件递交时间。在延期报名时间内，已报名申请单位的资料仍有效并可自行补充资料，未报名的申请单位可根据公告的约定参与报名。（2）按规定重新招标。

7.3、 投标文件递交截止时间和地点：2018年5月25日上午12：00前，逾期递交招标人有权不予受理。所有投标文件必须在此时间前递交到：广州市番禺区大学城明志街1号信息枢纽楼1楼东大堂。

   8、 勘踏现场

投标人有必要勘踏现场，充分了解清楚施工现场的环境，以便投标人获取那些须投标人自己负责的有关编制投标文件和签署合同所涉及现场所有的资料。一旦中标，这种考察即被认为其结果已在中标文件中得到充分反映。考察现场的费用由投标人自己承担，如因对现场不了解导致报价的失误，由投标人承担。勘踏现场时间：2018年5月17日14时30分，集中地点：广州市番禺区大学城明志街1号信息枢纽楼一楼西门。勘踏现场联系人薛工，联系电话：020-39302028。投标人未在规定时间勘踏现场的，招标人不再另行组织，由投标人自行前往勘踏。

   9、 本询价公告及相关信息在广东建设信息网（网址：http://www.gdcic.net/）、广州大学城能源发展有限公司网站（网址：https://www.gzuci.com/）同时发布。本询价文件在其他法定媒体发布的文本如有不同之处，以在广州大学城能源发展有限公司网站发布的文本为准。

  10、 采购联系方式

采购单位：广州大学城能源发展有限公司

联系地址：广州市番禺区大学城明志街1号信息枢纽楼1楼东大堂

联系人：   叶工，联系电话：（020）39302077

附件1：用户需求书

附件2：价格文件

附件3：法定代表人证明书

附件4：法定代表人授权委托书

附件5：业绩一览表

附件6：实质性要求响应表

附件7：合同条款承诺书

附件8：合同书

附件9：投标报名表

附件10：投标人资格审查表

附件11：投标文件有效性审查表

附件12：网上公开询价供应商信用评价

附件13：供应商信用指标及评价标准

广州大学城能源发展有限公司

2018年4月日

附件1：

用户需求书

    1、 广州大学城广药广工热水站自控系统改造机柜、楼宇温度监控设备采购及相关服务采购清单：

1.1、 ★广州大学城广药、广工1期、广工2期热水站自控系统改造控制机柜3台

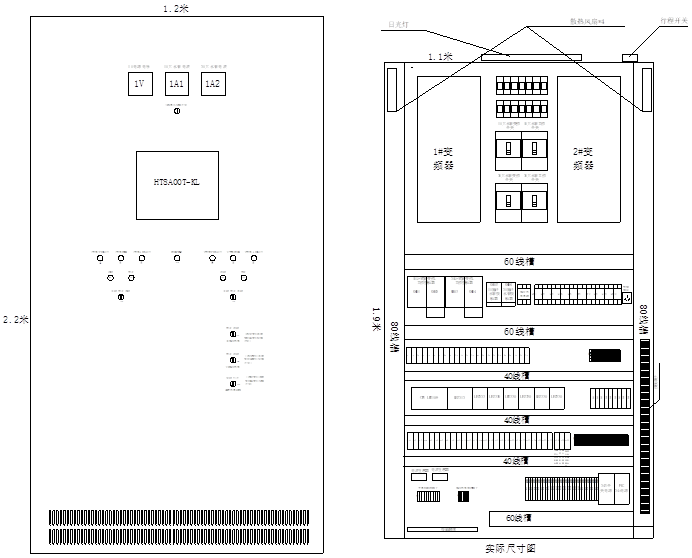

供货单位按照“广州大学城广药、广工1期、广工2期热水站自控系统改造控制机柜（单台）采购清单”要求完成控制柜的设计，设计通过甲方审核后进行组装、测试，再送至各热水站完成机柜与现场设备的接线、调试工作。机柜数量分为“广药热水站控制柜”、“广工1期热水站控制柜”和“广工2期热水站控制柜”共三台，三台控制柜配置相同。控制对象参见本用户需求书第5条的“标准热水站设备及I/O配置清单”。

广州大学城广药、广工1期、广工2期热水站自控系统改造机柜采购清单

注：1、投标人可派人到现场了解情况，报价即认为投标人对现场及相关的位置尺寸完全了解。

2、投标人应对所有采购货物和服务进行报价，不允许只对部分货物或服务投标报价。

3、投标人报价应完全满足本采购清单的品牌或型号要求，无注明品牌型号的应满足本项目用户需求的实际使用要求。

1.2、 ★楼宇供、回水温度监控设备（30个监控点）采购

楼宇供、回水温度监控设备采购清单

注：1、投标人应对所有采购货物和服务进行报价，不允许只对部分货物或服务投标报价。

2、投标人报价必须包含上述设备及相关服务且满足于本项目的用户需求。

3、投标人报价应完全满足本采购清单的品牌或型号要求，无注明品牌型号的应满足本项目用户需求的实际使用要求。

1.3、 特别说明

1.3.1、 “广州大学城广药、广工1期、广工2期热水站自控系统改造机柜采购清单”和“楼宇供、回水温度监控设备采购清单”中的货物必须与采购人中大2个热水站的结构、设计、功能相一致，与已建的控制中心的数据无缝集成统一，安装后能实现自控系统改造各项功能。报价时须按上述采购清单分项报单价、总价，注明所报产品的品牌、货期、产品质保期等详细信息。

1.3.2、 ★投标人应对“广州大学城广药、广工1期、广工2期热水站自控系统改造机柜采购清单”和“楼宇供、回水温度监控设备采购清单”所有采购货物和服务进行报价，不允许缺漏项。如有缺漏项的，按废标处理，

1.3.3、 ★必须保证与采购人广州大学城集中供热系统控制中心无缝集成，置于统一的安全、标准框架之下，并且简捷安全地实现系统之间的无缝连接和信息数据的实时交换与更新。为确保实施效果，投标人为非和利时生产制造商须提供和利时厂家针对本项目给予投标人的授权证明。

   2、 供货及服务内容

2.1、 供货时间：签订合同后两周内中标人提供详细电气控制柜的电气设计图纸，包括面板设计图、机柜内布置简图、电气设计图，接线图等。采购人在5个工作日内进行审核，审核合格后中标人方可投入生产。楼宇供、回水温度监控及控制中心服务器、工作站设备签订合同6周内完成供货，12周内完成控制软件的开发调试及全部硬件设备的安装及调试服务具备交付使用条件。具体交货日期以采购人通知为准。

2.2、 ★机柜生产过程中，采购人可要求进行一次设备监造，以检查产品及安装质量，中标人应能够根据采购人提出的整改要求进行整改。监造费用包含在本项目报价内。

2.3、 ★设备组装完毕后，中标人应安排对电气控制柜进行测试，测试合格后才能交付至采购人指定送货地点。

2.4、 ★根据系统工艺，完成控制软件的开发，实现要求的系统功能。

2.5、 ★完善控制中心的建设，实现广药、广工1、2期3个热水站及30个楼宇温度点的系统集成，并预留今后其他6个热力站及相应楼宇温度点的扩展集成（详见附件4.5、4.6系统功能要求）。

2.6 验收合格后中标人负责电气控制柜的维保工作，保修期为1年。楼宇供、回水温度监控及控制中心服务器、工作站设备保修期为1年。

3、系统工艺流程及监控点表示意图及机柜布置示意图

4热水供应控制中心及中大一、二期热水站自控系统改造系统功能要求

4.1、工程概况

工程名称：广药,广工1,2期热水站改造控制柜、楼宇温度监控设备采购及调试

工程地点：广药、广工1期、广工2期热水站及相关楼宇。

4.2、现状分析

现各热水站由于控制电脑、PLC故障致使自控系统基本瘫痪，各站均不能进行供水恒压控制，前需要人工进行多台水泵的工频切换来满足不同时刻的用水负荷，特别是各站卧式供水泵启动时均需通过手动关阀实现限流启动。因此要求操作人员驻留热水站的时间加长，同时影响到用户投诉处理和应急故障处理。本着安全、高效的生产原则，可靠、优质的供水服务，拟对该热水站进行自控系统改造，实现无人化值守目标。

4.3、★控制策略

1）将大学城14个热水站作为一个整体考虑：

l 每个热水站实现自主启停、自动运行，故障自动处理；

l 控制中心进行全岛监控和主要调配操作，调配补水流向，控制站内回水阀开度等；

l 移动端直接接受报警信息，迅速处理故障，其他用户也可登录网页随时了解站内工况。

l 利用图表报告反应负荷变化、供水质量以及进行能耗分析。

l 各个热水站以GPRS通讯方式与控制中心实现通讯，实时交换数据。地下站点通过加装延长天线解决通讯问题。

2）不同区域级别的主要功能：

4.3.1站内控制

站内控制包括恒压供水自动控制、回水阀手动控制、减温水自动控制、水箱补水自动控制，排水阀手、自动控制、补水旁通电动阀手动控制及其相应的联动控制功能。

人机界面设计有：工艺流程主界面，手动操作界面，参数设置界面

主界面示意图

参数设置界面示意图

手动操作界面示意图



监控范围

l  2台卧式供水泵，2台37W/45KW变频器，供水压力变送器，水箱水位变送器。

l  监控电机工作状态，监控水箱水位，供水压力，并提供报警。

工艺流程

l  就地在机柜面板上可切换“手动”、“自动”模式，“手动”模式下通过面板按钮启、停大泵工频运行；“自动”模式下，在触摸屏里勾选实现大泵自动运行；取消勾选出则退出大自动运行，缓慢停机；

l  就地设定每日自启、停时间，实现恒压系统每日自动启停。

l  默认1台大泵变频+N台小泵工频运行，保持供水压力恒定。可通过就地切换退出某台大泵、小泵运行，系统自动切换到另一台大泵变频运行。

l  运行过程中也可通过小泵“自动”、“手动”切换开关实现4台小泵的工频自动投/切或手动操作，小泵的自动投切数量采用一下方式：

判断大泵频率：供水压力＜(设定压力-150KPa),且大泵的运行频率≥48Hz---60S后---增加一台小泵运行;

供水压力≥(设定压力-100KPa),且大泵的运行频率≤42Hz---60S后---减少一台小泵运行

l  检测小泵总电流用于判断小泵的运行状态，当增加一台小泵运行时，电流应该增加额定数值，否则判断该台小泵故障，此时系统跳过该泵启动、标记故障、按顺序开启另一台小泵。

l  2台大泵实现每日交替投运。 当某台大泵或变频器故障时，自动切换到另一台大泵变频运行；

l  2台大泵均禁止启动时，自动启动小泵恒压运行；

l  水位低于水箱最低水位（0.1m）时，自动全停各台泵，并报警；

l  大泵电机故障（超额定电流1.1倍8秒）或大泵热继动作切除该泵运行并报警；

l  变频器故障自动切除该泵运行并报警；

l  供水压力过高大于设定值150%时，迅速减少小泵的投运数量，同时全开回水调节阀泄压，压力恢复正常时（≤设定值），回水调节阀恢复原来设定值。

l  当单台大泵运行时，在投运初期由于泵出口流量可能较大，造成电机电流超过额定值，因此通过设置频率/压力曲线（f/P），限制电机运行频率实现电机软保护。

l  当通过触摸屏将系统切为远程控制时，可通过控制中心进行恒压供水系统启、停和供水压力设定。就地控制的级别高于远程控制，通过触摸屏可随时将系统转为就地控制。

4.3.1.2 回水阀手动控制

监控范围

l  回水调节阀，回水温度变送器，供水压力。

工艺流程

l  监控回水温度，通过触摸屏手动操作回水阀开度，控制回水流量。

l  为每日4个时段设置相应的阀位，实现回水系统的自动调节。

l  当通过触摸屏将系统切为远程控制时，可通过控制中心控制回水调节阀开度。就地控制的级别高于远程控制，通过触摸屏可随时将系统转为就地控制。

l  远程控制时回水调节阀的开度控制是以该热水站供水区域内各楼宇供、回水温度监控信号为依据的，根据供、回水温差制定热水循环不畅的报警提醒机制，再通过手动增大站内回水调节阀开度来增加回水流量，从而带动不利点的热水循环。

4.3.1.3 减温水自动控制

监控范围

l  供水温度，减温水电动阀，减温水调节阀。

工艺流程

l  通过触摸屏设定供水温度，手动选择“开启”或“关闭”，决定减温是否投入。投入时减温水电动阀开启，系统自动控制减温水调节阀，达到控制供水温度的目的。

l  通过触摸屏设定2个减温水投入时间端，设定时间到系统开启减温水电动阀，自动控制减温水调节阀，达到控制供水温度的目的。

l  当通过触摸屏将系统切为远程控制时，可通过控制中心远程设定减温水系统启、停时段和供水温度。就地控制的级别高于远程控制，通过触摸屏可随时将系统转为就地控制。

4.3.1.4 水箱水位自动控制

监控范围

l  各水箱水位，大市政补水流量，大市政补水电动阀。

工艺流程

l  通过触摸屏设定4各时段的高低水位，自动控制大市政补水电动阀开、关进行补水（系统默认为自动）。也可通过触摸屏切为“手动”操作电动阀开关。

l  补水阀开启30S后，补水流量＜10m³/h，提示补水阀故障“应开未开”。补水阀关闭30S后，补水流量＞5m³/h，提示补水阀故障“应开未开”。

l  当通过触摸屏将系统切为远程控制时，可通过控制中心控制强制补水电动阀的开、关状态，但在控制中心解除强制后，补水阀仍旧按照就地触摸屏设定的水位进行控制。就地控制的级别高于远程控制，通过触摸屏可随时将系统转为就地控制。

4.3.1.5 水箱水位监控和水泵报警复位

监控范围

l  各水箱水位，水泵电机状态及电流。

工艺流程

遇到下列情况时，水泵跳停，重启水泵运行需要人工确认后将“复位”置0。

l  当水箱水位低于0.3m时报警提醒，低于0.1m（最低水位）0时，全停水泵。

l  当水箱水位补水到设定高水位时，重启水泵恒压运行。

l  当某台变频器故障或接触器热继跳闸时，停相应水泵。确认后将点击“复位”按钮可重启系统。

l  当大泵电机运行时电流超过额定值1.1倍（约86A）8秒时，停相应水泵。确认后将点击“复位”按钮可重启系统。

4.3.1.6 排水阀手、自动控制

监控范围

l  排水电动阀，回水温度变送器。

工艺流程

l  监控回水温度，通过触摸屏手动操作排水阀开、关，控制排水。

l  设置开、关时段，实现排水系统的自动调节。

l  当通过触摸屏将系统切为远程控制时，可通过控制中心的时段设置控制排水电动阀的开关。就地控制的级别高于远程控制，通过触摸屏可随时将系统转为就地控制。

l  远程控制时排水电动阀的开度控制也是以该热水站回水温度监控信号为依据的，回水温度过低时开启排水阀，避免冷水进水箱。

l  当回水排污阀阀位反馈信号与操作信号不一致时，60S后发出报警提示阀门故障；

l  当阀位反馈正常后，报警消失，该报警无需复位。

l  当排水电动阀开启后相应的回水调节阀强制全关，排水电动阀关闭后回水调节阀恢复正常。

4.3.1.7 补水旁通电动阀自动控制

监控范围

l  大市政补水电动阀，补水旁通阀。

工艺流程

l  当补水电动阀“应开未开”时，系统报警提示，手动开启补水旁通阀代替补水电动阀进行补水。

l  “大市政补水旁通阀控制”屏的“手动模式”下开启或关闭实现大市政补水旁通阀的开启和关闭；

l  当补水旁通阀阀位反馈信号与操作信号不一致时，60S后发出报警提示阀门故障；

l  当阀位反馈正常后，报警消失，该报警无需复位。

4.3.1.8 水浸报警

监控范围

l  水浸传感器。

工艺流程

l  当机柜周围淹水，水浸传感器动作，系统报警，同时在控制中心，移动端手机发送报警信息。

4.4 ★站外末端楼宇监控

温度探头采用表贴式温度探头NTC，粘贴在楼宇供水总管、回水总管上部管壁上，发信设备固定可靠后恢复保温层。供、回水温度以GPRS通讯方式传回控制中心。

温度探头安装位置的选择规则是：

l  能反映整栋楼宇的供、回水情况；

l  能反映热水站供回水流向及热量损失；

l  热点分布均匀，有最远端也有近端；

l  设备安装取电位置方便，可靠；

l  移动或联通信号基本稳定（手机接收信号2格）。

l  为节约资源供、回温度点最好安装在一起。

l  可编制安装点表，预先纳入数据库，再逐步实施。

4.5 ★无缝接入控制中心监控系统（已建）

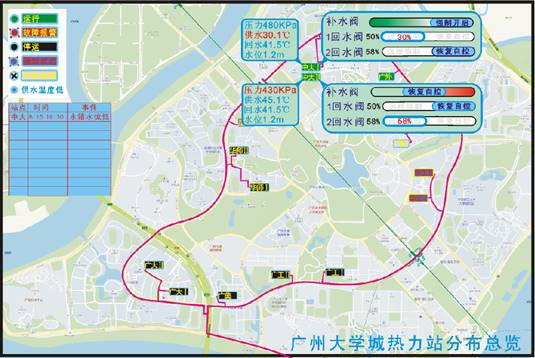

4.5.1 系统总览画面（示意）

l  反应大学城热水管网走向及14个热水站的分布；

l  每个热水站以图标显示并标注简称，绿色为启动、红色闪烁为故障报警、黑色为停运，×为通讯故障，紫色闪烁为有强制状态；

l  移动鼠标左键点击某个热水站图标处即可显示该站供水压力、供水温度、回水温度，水箱水位；

l  左键双击某个热水站图标进入该站系统流程图；

l  右键单击某个热水站图标进入该站快捷操作窗口，可对市政补水阀、回水电动阀进行强制操作，或根据各站的回水温度进行回水调节阀的远程手动操作。当存在强制开、关状态时在本站圆点旁会出现一个紫色闪烁点。

l  在系统总览图右边显示最近的报警信息；

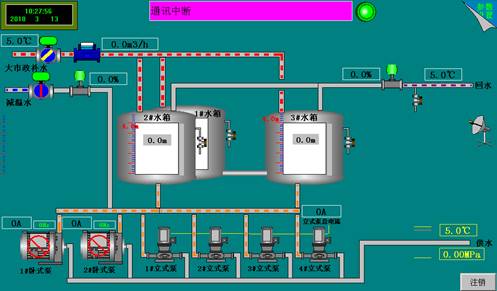

4.5.2单个站系统监控画面（示意）

l  与就地热水站相同的工艺流程图，所有工况数据实时传送，刷新时间为3S；

l  双击右下角 ，进入减温水设置窗口；

l  双击右下角  ，进入恒压供水设置窗口：

l  回水、补水的手动控制通过总览图的快捷操作完成。

4.5.3末端楼宇监控画面（示意）

l  “Ctrl+左键”单击某学校区域，放大显示该校区供热管网图。

l  统计各个校区楼宇的供、回水温度反馈数据，在热站投运1小时后，如果供水温度低于规定值，则在总览图上该校范围内闪烁一紫色点，提示某段热水供应质量下降。

l  产生报警时会在总览图上的相应校区闪烁小紫色点。

4.5.4报警报表、运行曲线及热点图

l  系统自动统计生成故障流水报表，示意如下：

l  每日运行结束后，自动生成日统计报表，

日报表包括：每个站点的主要运行数据报告，每条记录间隔1小时；

            当日报表统计；

日报表包括：每个站点的主要运行数据报告，每条记录间隔1小时；当日报表统计；

中大一期热水站归档内容示意：

供水1小时候温度数据有效；

现场PLC根据水箱水位、补水流量、减温水开度粗略计算供水流量（高峰期忽略回水流量）；

现场PLC根据水泵电流、电压计算用电负荷。

l

  日运行数据曲线，示意如下：

现场PLC根据水箱水位、补水流量、减温水开度粗略计算供水流量（高峰期忽略回水流量），根据水泵电流、电压计算用电负荷。上传到控制中心，采样周期为10min，中心统计数据得出运行数据曲线。利用曲线可进行站于站之间运行能效的横向对比或本站不同时期的纵向对比。

 月数据报表生成

根据日报表数据及统计时间自动完成月报表：

设定时间（2016年10月25日~2016年11月15日），自动生成报表

l

l

l

l

l

校区楼宇温度分布数据，示意如下：

“Ctrl+左键” 单击某学校区域，放大显示该校区供热管网图。

根据各楼宇供、回水温度，在校区地图热水管网上绘制热点分布图，随着监测点的增加，热点分布图就越能体现管网的运行能效。在出现供、回水温度数据异常时（通常在供水1小时后检测）在该监测点闪烁紫色圆点，提醒控制中心注意。

4.5.5站点参数设置列表

l  通过控制中心集中对个热水站的运行参数进行设置，并通过手动操作下载到各站点PLC；

l  也可在站内通过触摸屏查看、更改；

l  但控制中心的数据一旦通过手动操作选择下载，站内数据即被更新；

l  站内接收数据后返回确认信息到中心，中心显示已下载;

l  重新下载某站设置也意味着该站点报警复位。

4.6 ★移动端监测

每个热水站PLC向服务器发送运行数据、报警数据后，再由服务器通过通过移动或联通向热水值班手机、调度手机等发送主要运行数据和报警信息。

主要运行数据：中大一期------供水压力，供、回水温度，水位，几号大泵+多少台小泵。

报警信息：中大一期------22:15水箱水位低报警……

用户可利用网络，登录指定网页，在通过授权后访问系统“系统总览画面”和各“热水站系统监控画面”。访问“系统总览画面”与控制中心监控画面一样，但没有操作功能，如鼠标右键没有快捷操作窗口，进入单个“热水站监控画面”也没有操作和设置窗口。

4.7 就地与控制中心远程控制的功能比较

远程控制中心能接收到站内的所有工况信号，但不具备所有操作功能。
