广州大学城能源发展有限公司根据自身需要,就广州大学城中大热水站自控系统改造机柜及楼宇温度及控制中心设备采购及相关服务进行公开询价,有关事项如下:
一、项目名称、采购最高限价、询价内容、主要技术参数
1, 项目名称:广州大学城中大热水站自控系统改造机柜及楼宇温度及控制中心设备采购及相关服务。
2, 采购最高限价:33.5万元人民币。
3, 询价内容:
①广州大学城中大热水站自控系统改造机柜及相关服务,具体见询价文件。
②楼宇供、回水温度监控及控制中心服务器、工作站设备采购及相关服务,具体见询价文件。
注:投标人必须对本项目所有询价货物进行报价,不允许只对其中部分内容进行投标报价。
4, 主要技术参数:具体见本项目用户需求书。
5, 供货时间:签订合同后两周内中标人提供电气控制柜的电气设计图纸,包括面板设计图、机柜内布置简图、电气设计图,接线图等。我司在5个工作日内进行审核,审核合格后中标人方可投入生产。全部设备签订合同6周内完成供货,12周内完成调试服务并具备交付使用条件。具体交货日期以我司通知为准。
二、 投标人资格要求
1、 必须是具有独立承担民事责任能力的在中华人民共和国境内注册的法人或其它组织,具备有效的工商营业执照、企业法人组织机构代码证书、税务登记证书(或三证合一)。
2、已办理合法税务登记,具有开具相应增值税专用发票能力。
3、在广东珠三角地区有非授权的固定维修服务点。
4、 2013年1月1日至今,至少具有5个完成过质量合格的同类项目的供货业绩,提供合同复印件及方案介绍等证明文件。同类业绩是指:(1)、至少3个关于恒压供水以及无线采集数据监控业绩;(2)至少2个关于和利时LE,LM系列或者西门子S7200,300PLC系列系统采集数据监控业绩。
6、不接受联合报价。
注:(1)符合资格的供应商应按上述要求提交营业执照副本等资格证明文件复印件并加盖公章前来报名和获取询价文件,并在参加正式投标时放入投标报价文件中:
(2)潜在供应商须保证所提交资料真实、完整、有效、一致,否则自行承担由此导致的与本项目有关的任何损失。
(3)为了提高效率,供应商可先下载“投标报名表”,填写后打印并与以上资料一并提交报名。
三、询价公告公示
本项目的询价公告及相关信息公示时间:2017年5月8日2017年5月21日,在广东建设信息网(网址:http://www.gdcic.net/)、广州大学城能源发展有限公司网站(网址:https://www.gzuci.com/)上发布,并视为有效送达。本询价文件在其他法定媒体发布的文本如有不同之处,以在广州大学城能源发展有限公司网站发布的文本为准。
四、报名及获取询价文件
1.报名时间、地点:
2017年5月8日~2017年5月21日(不含节假日);工作日上午9:00至12:00,下午14:00至17:00。(未参加报名的单位递交的投标文件不予接收)。
2.获取询价文件方式:在报名有效期内联系我司获取。
3.报名提交资料:报名单位需提交以下资料:(1)有效的企业法人营业执照(或事业法人登记证)副本复印件;(2)投标报名表(格式见附件一)。
3、在规定的报名期间,报名的申请单位不足3名时,采购人有权:(1)发布公告延长接受报名及投标文件递交时间。在延期报名时间内,已报名申请单位的资料仍有效并可自行补充资料,未报名的申请单位可根据公告的约定参与报名。(2)按规定重新招标。
五、递交报价文件
1.递交报价文件:报价单位以密封的报价形式提供报价文件.我司接受现场递交或邮寄两种方式。
2.报价文件递交截止时间:2017年5月22日上午12:00前递交,投标文件信封未密封,或未在骑缝处盖章或签字,或逾期递交我司有权不予受理。
六、采购人地址和联系方式
1.采购单位:广州大学城能源发展有限公司
2、联系地址:广州市番禺区大学城明志街1号信息枢纽楼1楼东大堂
3. 联系人:叶先生,联系电话:020-39302077传真:020-39340019
广州大学城能源发展有限公司
2017年5月8日
附件一、投标报名表
附件一
编号:TZ4-23 投标报名表 | |||||||||
(设备材料类) | |||||||||
调查项目: | |||||||||
调查日期 | 年 月 日 | 编号 | |||||||
公司名称 |
| 法人代表 |
| ||||||
注册地址 |
| 邮 编 |
| ||||||
公司成立日期 |
| 营业执照号码 |
| 注册资金 |
| ||||
电话号码 |
| 传真号码 |
| 公司网页 |
| ||||
员工人数 |
| 厂房面积 |
| 品质控制 |
| ||||
公司所有制 |
| 机构性质 |
| ||||||
供应商性质 | □ 品牌公司 □ 总代理 □ 省级代理 □ 市级代理 □ 经销商 | ||||||||
营业范围 |
| ||||||||
主要经营(代理)设备或产品 |
| ||||||||
主营市场 |
| 主要客户 |
| ||||||
年销售额(过去三年) | 20 年 | 万元 | 20 年 | 万元 | 20 年 | 万元 | |||
开户银行 |
| 银行帐号 |
| ||||||
联系人姓名 | 性别 | 职务/职别 | 部门 | 办公电话 | 手机 | 传真 | 电子邮箱 | ||
|
|
|
|
|
|
|
| ||
|
|
|
|
|
|
|
| ||
|
|
|
|
|
|
|
| ||
是否获得质量保证 / 质量控制体系认征.请提供证书复印件 | |||||||||
ISO 9001 | □ 是 | □ 否 | ISO 14001 | □ 是 | □ 否 | ||||
其它 |
| ||||||||
NO | 资质证书名称 | 认证范围(国/省/市) | |||||||
|
|
| |||||||
|
|
| |||||||
|
|
| |||||||
填表单位:(公章) | |||||||||
广州大学城中大热水站自控系统改造机柜、楼宇温度及控制中心设备采购及相关服务询价文件
我司“广州大学城能源发展有限公司”计划对广州大学城中大热水站自控系统设备进行改造,现对广州大学城中大热水站自控系统改造机柜、楼宇温度及控制中心设备采购及相关服务进行询价采购,欢迎符合资格条件的供应商参加。
1、 总体要求
1.1、 本询价文件和用户需求书中标有“★”的条款为必须完全满足的项目,任何偏离将导致废标。凡上一级条目带★号,则表示该条目向下的所有条目均为带★号内容,如1.1条带★号,则表示1.1条向下的1.1.1、1.1.2等所有条目均为带★号内容。
1.2、 本询价文件和用户需求书中的要求为最低要求。投标供应商在响应建议中必须列出具体内容。
1.3、 投标供应商没有在报价文件中注明偏离(文字说明或在技术、商务偏离表注明)的参数、配置、条款视为被投标供应商完全接受。
2、 项目名称和内容
2.1、 项目名称:广州大学城中大热水站自控系统改造机柜、楼宇温度及控制中心设备采购及相关服务
2.2、 采购内容:广州大学城中大热水站自控系统改造机柜及相关服务采购,具体见本项目的用户需求书,包括:
2.2.1、两台电气控制机柜和楼宇温度及控制中心设备的设计、成装、测试、运输及质保期保障、售后服务等相关服务;
2.2.2、根据系统工艺,完成控制软件的开发,实现要求的自控系统功能;
2.2.3、完成控制中心的建设,实现中大一期、二期2个热水站及10对楼宇温度点的系统集成,并预留今后广州大学城12个热力站及相应楼宇温度点的扩展集成。
注:投标人必须对本项目所有询价货物进行报价,不允许只对其中部分内容进行投标报价。
2.3、 项目地址:广州大学城中大一期、二期热水站
2.4、 供货时间:签订合同后两周内中标人提供电气控制柜的电气设计图纸,包括面板设计图、机柜内布置简图、电气设计图,接线图等。我司在5个工作日内进行审核,审核合格后中标人方可投入生产。楼宇供、回水温度监控及控制中心服务器、工作站设备签订合同6周内完成供货,12周内完成调试服务具备交付使用条件。具体交货日期以我司通知为准。
2.5、 采购最高限价:33.5万元人民币。
3、 投标人资格要求
3.1、 必须是具有独立承担民事责任能力的在中华人民共和国境内注册的法人或其它组织,具备有效的工商营业执照、企业法人组织机构代码证书、税务登记证书(或三证合一)。
3.2、 已办理合法税务登记,具有开具相应增值税专用发票能力。
3.3、 在广东珠三角地区有非授权的固定维修服务点。
3.4、 2013年1月1日至今,至少具有5个完成过质量合格的同类项目的供货业绩,提供合同复印件及方案介绍等证明文件。同类业绩是指:(1)、至少3个关于恒压供水以及无线采集数据监控业绩;(2)至少2个关于和利时LE,LM系列或者西门子S7200,300PLC系列系统采集数据监控业绩。
3.5、 不接受联合报价。
4、 质量保证和售后服务:
4.1、 质量保证
4.1.1、 质量标准按国家和行业相关的质量标准。投标人提供技术成熟、设计合理、维修安装便利的符合技术要求的新型产品。
4.1.2、 投标人提供的所有设备材料都应是制造商的原厂全新的产品。
4.1.3、 ★本项目系统的质保期为1年,质保期从全部设备验收合格双方签字之日算起。质保期内,产品发生质量问题,由中标人免费负责处理。所有设备保修服务方式均为上门保修,即由中标人或原厂家派员到我司设备使用现场维修。由此产生的一切费用均由中标人承担
4.1.4、 技术文件及图纸要清晰、正确、完整,能满足全部设备安装、恒压供水系统正常运行和维护的要求。
4.1.5、 投标人应具备有效方法,控制所有外协、外购件的质量和服务,使其符合本询价文件的要求。
4.1.6、 ★投标人应保证电气控制柜及楼宇供、回水温度监控及控制中心服务器、工作站设备和相关服务满足本询价文件提出的性能要求,如不能达到上述要求,投标人有义务进行改进。如因设备改进延误工程工期,投标人负有完全责任,按合同条款解决。
4.1.7、 交货时应提供产品质量合格证书、测试报告和主要设备材料的原产地证书。
4.1.8、 投标人必须严格按照产品的制造、安装、检测及验收标准执行。
4.1.9、 在安装和设备质保期间发现部件缺陷、损坏情况时,投标人应首先提供更换的零部件,在证明为设计和制造原因时,投标人免费更换,在确认为我司责任时,我司负责更换零部件的费用。
4.1.10、 在设备质量保证期后,投标人仍有义务对设备的完好和正常运行提供技术支持。当设备出现故障时,投标人仍应积极配合招标人解决技术问题及保证及时提供检修零部件。
4.1.11、 ★投标人必须确保货物及所有配套件的完整性。对于询价文件没有列出,而对货物的正常运行和维护必不可少的且应属于货物配带的部件、配件等,投标人有责任给予补充。
4.2、 售后服务
4.2.1、 如因设计、制造上的缺陷和材料上的不良而使设备发生故障,投标人须免费为我司修理并更换新的零件。
4.2.2、 ★投标人在接到我司要求履行质保期服务的通知后24小时内到场维修并排除故障。
4.3、 付款方式:
合同签订预付合同总价的30%款项作为预付款;全部货物货到现场并验收合格后15天内支付至结算价的95%款项,同时余下结算价的5%作为质保金,质保期满后如果没有质量问题,质保金15天内无息返还。
5、 合格的投标人
5.1、 投标人必须为中华人民共和国的独立的企业法人或其它组织,持有工商行政管理部门核发的法人营业执照,按国家法律经营;
5.2、 已办理合法税务登记,具有开具相应增值税专用发票能力。
5.3、 在广东珠三角地区必须具有非授权的固定的维修服务点,能提供可靠的售后服务和技术、备品备件服务;
5.4、 投标人必须提供2013年1月1日至今,至少具有5个完成过质量合格的同类项目的供货业绩,提供合同复印件及方案介绍等证明文件。同类业绩是指:(1)、至少3个关于恒压供水以及无线采集数据监控业绩;(2)至少2个关于和利时LE,LM系列或者西门子S7200,300PLC系列系统采集数据监控业绩。
5.5、 本项目不接受联合体投标。
6、 递交报价文件
6.1、 报价文件:在2017年5月22日上午12:00前密封提交(加盖公章);
6.2、 地点:广州大学城明志街1号信息枢纽楼1楼东大堂,联系人:叶羽枫(联系电话:020-39302077,传真:020-39340019);
6.3、 报价文件须递交包括但不限于以下资料:
6.3.1、 价格文件,具体格式见附件2
6.3.1.1 报价一览表
6.3.1.2 报价明细表
6.3.2、 商务文件
6.3.2.1 企业营业执照副本复印件加盖公章;
6.3.2.2 组织机构代码证复印件加盖公章(三证合一可不提供);
6.3.2.3 税务登记证复印件加盖公章(三证合一可不提供);
6.3.2.4 在广东珠三角地区有固定维修服务点的证明文件(营业执照或相关租赁合同证明原件);
6.3.2.5 《法定代表人证明书》和《法定代表人授权委托书》(原件,格式见附件3和附件4);
6.3.2.6 业绩一览表:2013年1月1日至今,至少具有5个完成过质量合格的同类项目的供货业绩,提供合同复印件及方案介绍等证明文件。同类业绩是指:(1)、至少3个关于恒压供水以及无线采集数据监控业绩;(2)至少2个关于和利时LE,LM系列或者西门子S7200,300PLC系列系统采集数据监控业绩。(格式见附件5)
6.3.2.7 有关设备的生产许可证复印件和/或说明(如法律法规要求)
6.3.2.8 投标人企业简介
6.3.2.9 合同条款响应表(合同书见附件7,合同条款不接受任何实质性修改);
6.3.2.10 投标人质量和货期承诺书;
6.3.2.11 投标人非和利时生产制造商须提供和利时厂家的授权证明
6.3.2.12 投标人认为有必要提供的其他资料
6.3.3、 技术文件
6.3.3.1 售后服务方案,包括但不限于对询价文件的全部要求响应情况,
6.3.3.2 实质性要求响应表,具体格式见附件6
投标人应根据投标的实际情况对本询价文件的全部内容作全面响应,若完全满足的请提供质量、价格和货期承诺书,若有差异的,请将差异情况加以说明。
7、 评标方法
由招标人组织评标小组对投标文件进行评审,按经评审的最低投标价法确定中标候选人。
各投标人按有效投标报价由低至高的顺序依次排列,排名第一为第一中标候选人。招标人将在网上公布招标结果。
8、 报名及投标
8.1、 报名时间为2017年5月8日公告之时至2017年5月21日(不含节假日,工作日上午9:00至12:00,下午14:00至17:00),在规定的报名时间内,申请人必须将营业执照复印件(盖章)、投标报名表原件(格式见附件8)提交并快递至广州市番禺区大学城明志街1号信息枢纽楼东大堂或发邮件至邮箱:2913785958@qq.com。招标人对未进行报名的投标人的投标报价有权不予受理。
8.2、 在规定的报名期间,报名的申请单位不足3名时,招标人有权:(1)发布公告延长接受报名及投标文件递交时间。在延期报名时间内,已报名申请单位的资料仍有效并可自行补充资料,未报名的申请单位可根据公告的约定参与报名。(2)按规定重新招标。
8.3、 投标文件递交截止时间和地点:2017年5月22日上午12:00前,逾期递交招标人有权不予受理。所有投标文件必须在此时间前递交到:广州市番禺区大学城明志街1号信息枢纽楼1楼东大堂。
9、 勘踏现场
注投标人有必要勘踏现场,充分了解清楚施工现场的环境,如因对现场不了解导致报价的失误,由投标人承担。勘踏现场时间:2017年5月12日9时,集中地点:广州市番禺区大学城明志街1号信息枢纽楼一楼西门。勘踏现场联系人薛工,联系电话:020-39302028。投标人未在规定时间勘踏现场的,招标人不再另行组织,由投标人自行前往勘踏。
10、 本询价公告及相关信息在广东建设信息网(网址:http://www.gdcic.net/)、广州大学城能源发展有限公司网站(网址:https://www.gzuci.com/)同时发布。本询价文件在其他法定媒体发布的文本如有不同之处,以在广州大学城能源发展有限公司网站发布的文本为准。
11、 采购联系方式
采购单位:广州大学城能源发展有限公司
联系地址:广州市番禺区大学城明志街1号信息枢纽楼1楼东大堂
联系人: 叶工,联系电话:(020)39302077
附件:1:广州大学城中大热水站自控系统改造机柜、楼宇温度及控制中心设备采购及相关服务用户需求书
附件2:价格文件
附件3:法定代表人证明书
附件4:法定代表人授权委托书
附件5:业绩一览表
附件6:实质性要求响应表
附件7:合同书
附件8:投标报名表
附件9:投标人资格审查表
附件10:投标文件有效性审查表
广州大学城能源发展有限公司
2017年5月8日
附件1:
广州大学城中大热水站自控系统改造机柜、楼宇温度及控制中心设备采购及相关服务用户需求书
1、 采购设备清单:
1.1、 ★广州大学城中大热水站自控系统改造机柜 2台

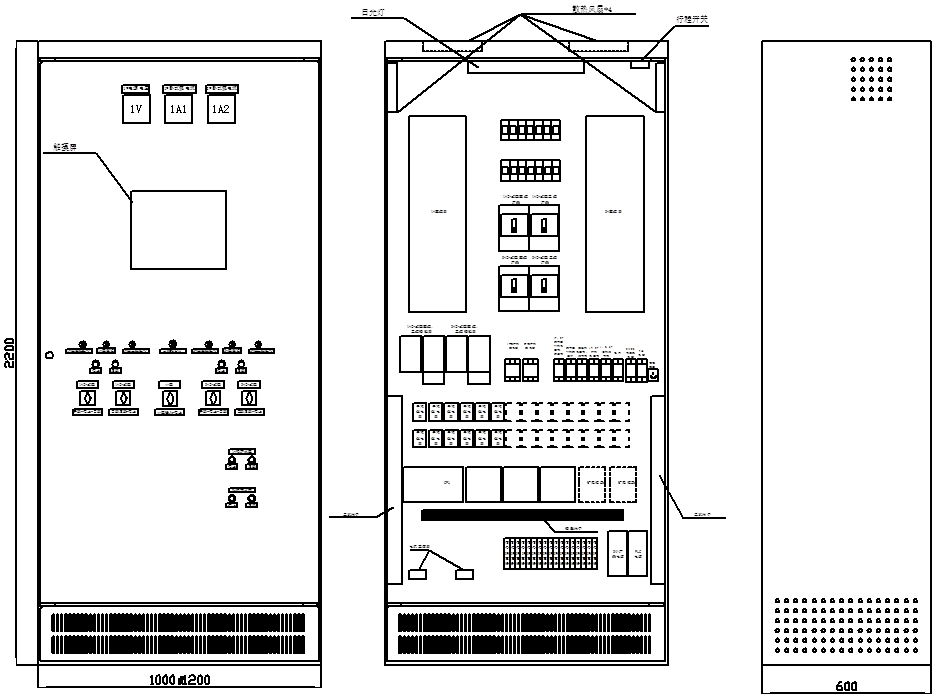

供货单位按照采购清单1要求完成控制柜的设计,设计通过甲方审核后进行组装、测试,再送至各热水站完成机柜与现场设备的接线、调试工作。机柜数量分为“中大一期热水站控制柜”和“中大二期热水站控制柜”,两柜配置相同。控制对象参见本项目用户需求书第5条的“标准热水站设备及I/O配置清单”。
广州大学城中大热水站自控系统改造机柜(单台)采购清单
序号 | 名称 | 型号规格 | 品牌 | 单位 | 数量 | 备注 |
1 | 箱体 | IEC297(19英寸)标准,规格为:2200 × 1200× 600mm(高×宽×深),背板安装方式,前开门(后背不开门),上进线;色标RAL7032;材料采用优质冷轧钢板,厚度1.2mm,表面防静电喷涂采用高硬度粉面,达到BS6497国际标准/外观尺寸符合GB/T3047.2-92。 | 东莞基业或威图 | 个 | 1 | 受原自控系统限制,新购机柜配置必须和原自控系统供货厂家一致,新设备的性能或技术参数、规格和质量要求等应与原有设备相同。 |
2 | 变频器 | ACS510-01-088A-4(45KW) | ABB | 台 | 2 | |
3 | 断路器 | NSX250H TM250D 3P | 施耐德 | 块 | 2 | |
4 | 断路器 | NSX160F/TM160D/3P-3D,3极,160A | 施耐德 | 块 | 4 | |
5 | 辅助触头 | LAD-22 | 施耐德 | 块 | 4 | |
6 | 交流接触器 | LC1-D115 | 施耐德 | 块 | 4 | |
7 | 热继电器 | 电机额定电流83A | 施耐德 | 块 | 2 | |
8 | 电流互感器 | BH-0.66 200/5 | 正泰 | 块 | 2 | |
9 | 电流表 | PA666-3(数字表) | 正泰 | 块 | 2 | |
10 | 电压表 | PZ666-3(数字表) | 正泰 | 块 | 2 | |
11 | 电流传感器 | BD-AI | 安科瑞 | 块 | 2 | |
12 | 电压传感器 | BD-VI | 安科瑞 | 块 | 2 | |
13 | 万能转换开关 | LW5-16A | 正泰 | 个 | 4 | |
14 | 按钮 | LAY50-22 | 上海双科 | 个 | 12 | |
15 | 指示灯 | AD56-22 | 上海双科 | 个 | 14 | |
16 | 中间继电器 | MY4NJ | OMRON | 个 | 50 | |
17 | 熔断器 | RT28-32-6A | 正泰 | 个 | 16 | |
18 | 空气开关 | 2P 3A | 正泰 | 个 | 10 | |
19 | 断路器 | IC65N 3P 3极 D6A(循环水泵) | 施耐德 | 个 | 3 | |
20 | 交流接触器 | LC1D-0910(循环水泵) | 施耐德 | 个 | 3 | |
21 | 辅助触头 | LAD-22(循环水泵) | 施耐德 | 个 | 3 | |
22 | 热继电器 | LRD10C(循环水泵) | 施耐德 | 个 | 3 | |
23 | 导线 | BVR-1.5 | 番禺电缆 | 米 | 200 | |
24 | 导线 | BVR-35 | 番禺电缆 | 米 | 20 | |
25 | 照明装置 | 含照明灯、行程开关 | 国产 | 只 | 1 | |
26 | 检修插座 | 220V 5A | 国产 | 只 | 1 | |
27 | 风扇 | SJ1238HA2(220VAC) | 台湾三巨Suntronix | 个 | 4 | |
28 | 端子 | SAK2.5EN | 魏德米勒 | 只 | 200 | |
29 | 接地铜排 | 30*3mm | 国产 | 根 | 1 | |
30 | PLC CPU | LE5109-Ti | 和利时 | 台 | 1 | |
31 | PLC 模拟量模块 | LE5330-Ti | 和利时 | 台 | 3 | |
32 | PLC 模拟量模块 | LE5320-Ti | 和利时 | 台 | 4 | |
33 | 开关量输入 | LE5212-Ti | 和利时 | 块 | 1 | |
34 | 开关量输出 | LE5223-Ti | 和利时 | 块 | 1 | |
35 | PLC编程电缆 | LEX5810 | 和利时 | 块 | 2 | |
36 | PLC电源模块 | LK910-K01 | 和利时 | 台 | 2 | |
37 | 触摸屏 | HT8A00T-KL | 和利时 | 台 | 1 | |
38 | 声光报警器 | 24V声光报警器 |
| 个 | 1 | |
39 | AI信号隔离器 | AMG1031-0032 | 和利时 | 个 | 24 | |
40 | AO信号隔离器 | AMG1041-0035 | 和利时 | 个 | 8 | |
41 | 水浸传感器 | 有线水浸探测器DC-24V |
| 个 | 1 | |
42 | GPRS数据无线通讯模组 | S2302G-RM | 和利时 | 套 | 1 | |
|
|
|
|
|
| 总计 |
注:1、投标人可派人到现场了解情况,报价即认为投标人对现场及相关的位置尺寸完全了解。
2、投标人应对所有采购货物和服务进行报价,不允许只对部分货物或服务投标报价。
3、投标人报价应完全满足本采购清单的品牌或型号要求,无注明品牌型号的应满足本项目用户需求的实际使用要求。
1.2、 楼宇供、回水温度监控及控制中心服务器、工作站设备采购
楼宇供、回水温度监控及控制中心服务器、工作站设备采购清单
楼宇供、回水温度监控(50对监控点)及控制中心服务器、工作站设备采购 | |||||||
序号 | 名称 | 型号规格 | 品牌 | 单位 | 数量 | 单价(元) | 合价(元) |
43 | 贴片温度探头 | PT1000 |
| 个 | 20 |
|
|
44 | DTU数据采集发送器 | S2302G-RM |
| 个 | 20 |
|
|
45 | 无线数据DTU网关软件 | S3302G-V2.5.43 |
| 套 | 20 |
|
|
46 | 天线 | 频率范围:890-960/1710-1880/1900-2200/2700,增益:7dbi,驻波比:小于1.5,输入阻抗:50欧,长度:3米 |
| 个 | 20 |
|
|
47 | 服务器(固定IP) | IBM服务器X3650M5 5462I05,双CPU,双冗余电源,双冗余硬盘 |
| 台 | 1 |
|
|
48 | 工作站 | 研华ADWANTECH,IPC-610H/PCA |
| 台 | 1 |
|
|
|
|
|
|
|
| 总计 |
|
注:1、投标人应对所有采购货物和服务进行报价,不允许只对部分货物或服务投标报价。
2、投标人报价必须包含上述设备及相关服务且满足于本项目的用户需求。
3、投标人报价应完全满足本采购清单的品牌或型号要求,无注明品牌型号的应满足本项目用户需求的实际使用要求。
1.3、 特别说明
1.3.1、 “广州大学城中大热水站自控系统改造机柜采购清单”和“楼宇供、回水温度监控及控制中心服务器、工作站设备采购清单”中的货物必须兼容原广州大学城中大热水站自控系统设备,安装后能实现自控系统改造各项功能。报价时须按上述采购清单分项报单价、总价,注明所报产品的品牌、货期、产品质保期等详细信息。
1.3.2、 ★投标人应对“广州大学城中大热水站自控系统改造机柜采购清单”和“楼宇供、回水温度监控及控制中心服务器、工作站设备采购清单”所有采购货物和服务进行报价,不允许缺漏项。如有缺漏项的,按废标处理,
1.3.3、 ★投标人非和利时生产制造商须提供和利时厂家的授权证明。
2、 供货及服务内容
2.1、 供货时间:签订合同后两周内中标人提供电气控制柜的电气设计图纸,包括面板设计图、机柜内布置简图、电气设计图,接线图等。我司在5个工作日内进行审核,审核合格后中标人方可投入生产。楼宇供、回水温度监控及控制中心服务器、工作站设备签订合同6周内完成供货,12周内完成调试服务具备交付使用条件。具体交货日期以我司通知为准。
2.2、 ★机柜生产过程中,我司可要求进行一次设备监造,以检查产品及安装质量,中标人应能够根据我司提出的整改要求进行整改。监造费用包含在本项目报价内。
2.3、 ★设备组装完毕后,中标人应安排对电气控制柜进行测试,测试合格后才能交付至我司指定送货地点。
2.4、 ★根据系统工艺,完成控制软件的开发,实现要求的系统功能。
2.5、 ★完成控制中心的建设,实现中大2个热水站及10对楼宇温度点的系统集成,并预留今后12个热力站及相应楼宇温度点的扩展集成(详见附件4.5、4.6系统功能要求)。
2.6 ★验收合格后中标人负责电气控制柜的维保工作,保修期为1年。楼宇供、回水温度监控及控制中心服务器、工作站设备保修期为1年。

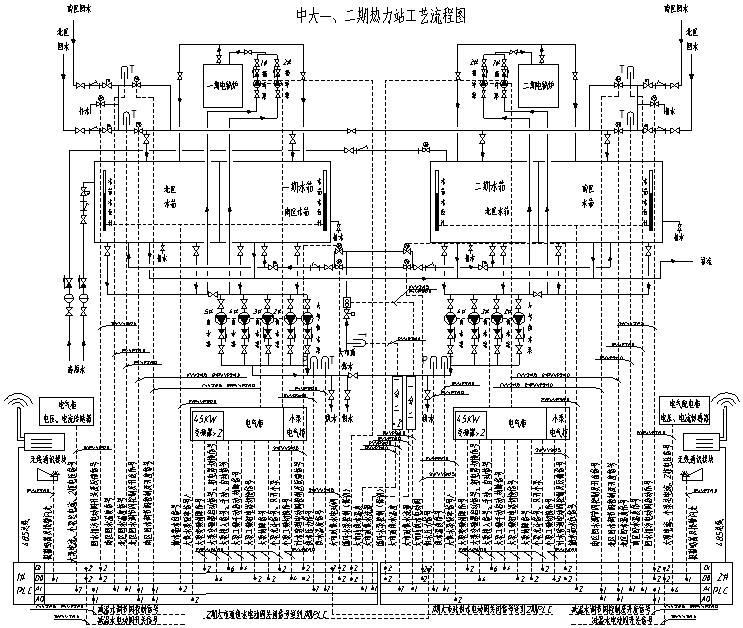

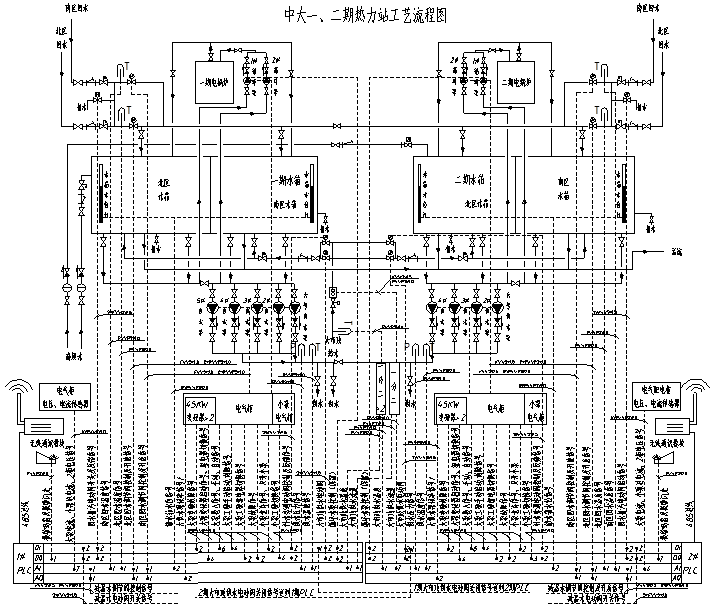

3、系统工艺流程及监控点表示意图及机柜布置示意图
4.热水供应控制中心及中大一、二期热水站自控系统改造系统功能要求
4.1、工程概况
工程名称:热水供应控制中心及中大一、二期热水站自控系统改造工程。
工程地点:信息枢纽楼9楼控制中心及大学城中大一、二期热水站。
4.2、现状分析
现各热水站由于控制电脑、PLC故障致使自控系统基本瘫痪,各站均不能进行供水恒压控制,前需要人工进行多台水泵的工频切换来满足不同时刻的用水负荷,特别是各站卧式供水泵启动时均需通过手动关阀实现限流启动。因此要求操作人员驻留热水站的时间加长,同时影响到用户投诉处理和应急故障处理。本着安全、高效的生产原则,可靠、优质的供水服务,拟对该热水站进行自控系统改造,实现无人化值守目标。
4.3、★控制策略
1)将大学城14个热水站作为一个整体考虑:
l 每个热水站实现自主启停、自动运行,故障自动处理;
l 控制中心进行全岛监控和主要调配操作,调配补水流向,控制站内回水阀开度等;
l 移动端直接接受报警信息,迅速处理故障,其他用户也可登录网页随时了解站内工况。
l 利用图表报告反应负荷变化、供水质量以及进行能耗分析。
l 各个热水站以GPRS通讯方式与控制中心实现通讯,实时交换数据。地下站点通过加装延长天线解决通讯问题。
2)不同区域级别的主要功能:
站内控制内容 | 站外监测内容 | 控制中心监控内容 | 移动端监测内容 |
l 恒压供水自动控制功能; l 减温水自动控制功能; l 大市政补水自动控制功能; l 回水控制功能; l 排水控制功能; l 自启停及运行模式切换 l 故障及应急处理功能 | l 每栋建筑供、回水总管温度监测。 | l 全岛热水站分布图; l 各热水站工艺系统图; l 各热水站参数设置; l 从全岛热水分布图点击进入各站的快捷操作菜单; l 报表统计功能 | l 各站点主要运行数据、设备故障、报警短信通知 l 远程网页登录各站工艺系统图,实时监控工况。 |
4.3.1 站内控制
站内控制包括恒压供水自动控制、回水阀手动控制、减温水自动控制、水箱补水自动控制,排水阀手、自动控制、补水旁通电动阀自动控制及其相应的联动控制功能。
人界面设计有:工艺流程主界面,手动操作界面,参数设置界面
主界面示意图
|
手动操作界面示意图 |
主界面示意图 |
监控范围
l 2台卧式供水泵,2台37W/45KW变频器,供水压力变送器,水箱水位变送器。
l 监控电机工作状态,监控水箱水位,供水压力,并提供报警。
工艺流程
l 就地通过触摸屏设定供水压力,通过机柜面板上的切换开关和按钮实现2台大泵的几种运行状态:1“自动”+“投入”实现变频自动运行;2“自动”+“切出”退出大泵自动运行,缓慢停机(防止逆止阀垂坠);3“停”立即停机;4“手动”+“启动”按钮实现手动工频投入;5“手动”+“停止”按钮实现手动工频停机。
l 就地设定每日自启、停时间,实现恒压系统每日自动启停。
l 默认1台大泵变频+N台小泵工频运行,保持供水压力恒定。可通过就地切换开关退出某台大泵运行,系统自动切换到另一台大泵变频运行。
l 通过小泵“自动”、“手动”切换开关实现4台小泵的工频自动投切或手动操作,小泵的自动投切数量采用2种方式,通过触摸屏选择:
1、大泵频率判断:供水压力<(设定压力-150KPa),且大泵的运行频率≥48Hz---60S后---增加一台小泵运行;
供水压力≥(设定压力-100KPa),且大泵的运行频率≤42Hz---60S后---减少一台小泵运行
2、负荷判断: 理想功耗=单台大泵的额定功率*η+(N-1)*小泵额定功率*η’ N=投入小泵数量,取1~4
及时功耗=1.15*(大泵及时功率*η1+N*小泵及时功率*η’)
供水压力<(设定压力-150KPa),且单台大泵的运行频率≥48Hz---60S后---增加一台小泵运行
供水压力≥(设定压力-100KPa),且【理想功耗>及时功耗】----60S后---退出一台小泵运行
l 检测小泵总电流用于判断小泵的运行状态,当增加一台小泵运行时,电流应该增加额定数值,否则判断该台小泵故障,此时系统跳过该泵启动、标记故障、按顺序开启另一台小泵。
l 2台大泵实现每日交替投运。 当某台大泵或变频器故障时,自动切换到另一台大泵变频运行;
l 水位低于水箱最低水位(0.1m)时,自动全停各台泵,并报警;
l 大泵电机故障(超额定电流1.1倍8秒)或大泵热继动作切除该泵运行并报警;
l 变频器故障自动切除该泵运行并报警;
l 供水压力过高大于设定值150%时,迅速减少小泵的投运数量,同时全开回水调节阀泄压,压力恢复正常时(≤设定值),回水调节阀恢复原来设定值。
l 当单台大泵运行时,在投运初期由于泵出口流量可能较大,造成电机电流超过额定值,因此通过设置频率/压力曲线(f/P),限制电机运行频率实现电机软保护。
l 当通过触摸屏将系统切为远程控制时,可通过控制中心进行恒压供水系统启、停和供水压力设定。就地控制的级别高于远程控制,通过触摸屏可随时将系统转为就地控制。
4.3.1.2 回水阀手动控制
监控范围
l 回水调节阀,回水温度变送器,供水压力。
工艺流程
l 监控回水温度,通过触摸屏手动操作回水阀开度,控制回水流量。
l 当通过触摸屏将系统切为远程控制时,可通过控制中心控制回水调节阀开度。就地控制的级别高于远程控制,通过触摸屏可随时将系统转为就地控制。
l 远程控制时回水调节阀的开度控制是以该热水站供水区域内各楼宇供、回水温度监控信号为依据的,根据供、回水温差制定热水循环不畅的报警提醒机制,再通过手动增大站内回水调节阀开度来增加回水流量,从而带动不利点的热水循环。
4.3.1.3 减温水自动控制
监控范围
l 供水温度,减温水电动阀,减温水调节阀。
工艺流程
l 通过触摸屏设定供水温度,设定“减温水投入时间“并勾选“允许投入”,设定时间到系统开启减温水电动阀,自动控制减温水调节阀,达到控制供水温度的目的。
l 当通过触摸屏将系统切为远程控制时,可通过控制中心进行减温水系统定时启、停和供水温度设定。就地控制的级别高于远程控制,通过触摸屏可随时将系统转为就地控制。
4.3.1.4 水箱水位自动控制
监控范围
l 各水箱水位,大市政补水流量,大市政补水电动阀。
工艺流程
l 通过触摸屏设定高低水位,系统默认为自动,自动控制大市政补水电动阀开、关进行补水。也可通过触摸屏切换“手动”操作电动阀开关。
l 补水阀开启30S后,补水流量<10m3/h,提示补水阀故障,应开未开。补水阀关闭30S后,补水流量>5m3/h,提示补水阀故障,应开未开
l 当通过触摸屏将系统切为远程控制时,可通过控制中心控制强制补水电动阀的开、关状态,但在控制中心解除强制后,补水阀仍旧按照就地触摸屏设定的水位进行控制。就地控制的级别高于远程控制,通过触摸屏可随时将系统转为就地控制。
4.3.1.5 水箱水位监控和水泵报警复位
监控范围
l 各水箱水位,水泵电机状态及电流。
工艺流程
遇到下列情况时,水泵跳停,重启水泵运行需要人工确认后将“复位”置0。
l 当水箱水位低于0.3m时报警提醒,低于0.1m(最低水位)0时,全停水泵。
l 当某台变频器故障或接触器热继跳闸时,停相应水泵。
l 当大泵电机运行时电流超过额定值1.1倍(约86A)8秒时,停相应水泵。
4.3.1.6 排水阀手、自动控制
监控范围
l 排水电动阀,回水温度变送器。
工艺流程
l 监控回水温度,通过触摸屏手动操作排水电动阀,回水调节阀,当回水温度<32℃(排水温度设定)手动全关回水调节阀,开启排水电动阀,进行排水操作。当回水温度>35℃(回水温度设定)手动开启回水调节阀5%,关闭排水电动阀,进行回水操作。
l 也可通过触摸屏设置排水温度、回水温度实现排水、回水自动控制,设定排水投入时间并勾选“√”,时间到系统根据回水温度自动控制排水电动阀和回水调节阀。当系统进入回水期时,回水调节阀的默认开度为5%,可通过就地和远程进行开度控制。
l 当通过触摸屏将系统切为远程控制时,可通过控制中心控制排水电动阀的开关,当开启排水电动阀时,回水调节阀全关,当关闭排水电动阀时,回水调节阀默认开度为5%。就地控制的级别高于远程控制,通过触摸屏可随时将系统转为就地控制。
4.3.1.7 补水旁通电动阀自动控制
监控范围
l 大市政补水电动阀,补水旁通阀。
工艺流程
l 当补水电动阀“应开未开”时,系统报警提示,并自动开启补水旁通阀代替补水电动阀进行补水。
l 补水电动阀故障解除,或“应关未关”时,补水旁通阀全关。
4.3.1.8 水浸报警
监控范围
l 水浸传感器。
工艺流程
l 当机柜周围淹水,水浸传感器动作,系统报警,同时在控制中心,移动端手机发送报警信息。
4.4 ★站外末端楼宇监控
温度探头采用表贴士温度探头PT1000,粘贴在楼宇供水总管、回水总管上部管壁上,发信设备固定可靠后恢复保温层。供、回水温度以GPRS通讯方式传回控制中心。
温度探头安装位置的选择规则是:
l 能反映整栋楼宇的供、回水情况;
l 能反映热水站供回水流向及热量损失;
l 热点分布均匀,有最远端也有近端;
l 设备安装取电位置方便,可靠;
l 移动或联通信号基本稳定(手机接收信号2格)。
l 为节约资源供、回温度点最好安装在一起。
l 可编制安装点表,预先纳入数据库,再逐步实施。
4.5 ★控制中心监控系统
4.5.1 系统总览画面(示意)
l 每个热水站以圆点显示并标注简称,绿色为启动、红色为故障报警、黑色为停运,×为通讯故障;
l 移动鼠标到某个热水站圆点处即可显示该站供水压力、供水温度、回水温度,水箱水位;
l 左键单击某个热水站圆点进入该站系统流程图;
l 右键单击某个热水站圆点进入该站快捷操作窗口,可对市政补水阀、排水电动阀进行强制操作,或根据各站的回水温度进行回水调节阀的远程手动操作。当存在强制开、关状态时在本站圆点旁会出现一个橙色闪烁点。
l 在系统总览图右上角显示最近的报警信息(单行),双击可展开报警数据列表;
l 统计各个校区楼宇的供、回水温度反馈数据,在热站投运1小时后,如果供水温度低于规定值,则在总览图上该校范围内闪烁一紫色点,提示某段热水供应质量下降。
l “Ctrl+左键”单击某学校区域,放大显示该校区供热管网图。
4.5.2 单个站系统监控画面(示意)
4.5.3 末端楼宇监控画面
l 按系统总览图左下角“楼宇监控”进入末端楼宇供回水监控列表。该表按校分区(也可根据热水管网及校区地图详细绘制成图);
l 热水站投运1小时后,数据方为有效,绿色为正常,紫色为低于设定值,设定值原则上按区域设定。
热水站名称 | 楼宇名称 | 供水温度℃ | 回水温度℃ | 设定℃ |
华师1期热水站
| 华师1栋 | 45 | 42 | 42/40 |
华师2栋 | 44 | 41 |
| |
华师2栋 | 45 | 35 |
| |
|
|
|
| |
|
|
|
|
l 产生报警时会在总览图上的相应校区闪烁小紫色点。
4.5.4 报警报表、运行曲线及热点图
l 系统自动统计生成故障流水报表,示意如下:
热水站名称 | 故障或报警内容 | 发生日期 | 发生时间 | 是否确认 |
中大1期 | 水位低于0.1m | 2016.03.12 | 19:55:00 | 已确认 |
中大1期 | 2@水泵电机电流超过额定值 | 2016.03.12 | 19:58:00 | 已确认 |
中大2期 | 大市政补水电动阀应开未开 | 2016.03.12 | 19:25:00 | 已确认 |
| …………… |
|
|
|
l 每日运行结束后,自动生成日统计报表,
日报表包括:每个站点的主要运行数据报告,每条记录间隔1小时;
当日报表统计;
中大一期热水站归档内容示意:
供水1小时候温度数据有效;
现场PLC根据水箱水位、补水流量、减温水开度粗略计算供水流量(高峰期忽略回水流量);
现场PLC根据水泵电流、电压计算用电负荷。
中大一期热水站日报表 | |||||||||||
时间 | 泵组 | 大市政温度℃ | 供水压力(MPa) | 供/回水温度℃ | 大市政补水量(T) | 1#\2#水箱水位(m) | 供水量(T) | 大泵电流+ 小泵总电流(A) | 供水电耗 大泵+小泵(KW) | 供水单耗(KW.h/T) | 故障报警(时间) |
17:00 | 系统启动 |
|
|
|
|
|
|
|
|
|
|
18:00 | 1#大泵+2台小泵 | 48 | 0.5 | 45/40 | 50 | 2.5/2.7 | 60 | 82+56 | 45+44 | 3.1 | 水箱水位低(18:25) |
19:00 |
|
|
|
|
|
|
|
|
|
|
|
20:00 |
|
|
|
|
|
|
|
|
|
|
|
……… |
|
|
|
|
|
|
|
|
|
|
|
0:30 | 停机 |
|
|
|
|
|
|
|
|
|
|
当日统计 | 大市政温度℃ | 供水压力(MPa) | 供/回水温度℃ | 日补水量 (m3) |
| 日供水量(T) |
| 日电耗 (KW) | 当日供水单耗(KW.h/T) | 故障报警(时间) | |
平均 | 平均 | 平均 | 合计 |
| 合计 |
| 合计 | 统计 | 水箱水位低(18:25) 补水电动阀应开未开(18:28) |
中大二期热水站同上
l 日运行数据曲线,示意如下:
现场PLC根据水箱水位、补水流量、减温水开度粗略计算供水流量(高峰期忽略回水流量),根据水泵电流、电压计算用电负荷。上传到控制中心,采样周期为10min,中心统计数据得出运行数据曲线。利用曲线可进行站于站之间运行能效的横向对比或本站不同时期的纵向对比。
l 月数据报表生成
根据日报表数据及统计时间自动完成月报表:
设定时间(2016年10月25日~2016年11月15日),自动生成报表
站点名称 | 大市政补水总量(m3) | 高质水补水量(m3) | 供水总量(m3) | 总电耗 (KW) | 月电单耗 COP(KW.h/T) |
中大一期 | 1000 | (手工录入) | 1500 | 500 | 2.5 |
中大二期 |
|
|
|
|
|
|
|
|
|
|
|
l
l
l
l
l 校区楼宇温度分布数据,示意如下:
“Ctrl+左键” 单击某学校区域,放大显示该校区供热管网图。
根据各楼宇供、回水温度,在校区地图热水管网上绘制热点分布图,随着监测点的增加,热点分布图就越能体现管网的运行能效。在出现供、回水温度数据异常时(通常在供水1小时后检测)在该监测点闪烁紫色圆点,提醒控制中心注意。
4.5.5 站点参数设置列表
l 通过控制中心集中对个热水站的运行参数进行设置,并通过手动操作下载到各站点PLC;
l 也可在站内通过触摸屏查看、更改;
l 但控制中心的数据一旦通过手动操作选择下载,站内数据即被更新;
l 站内接收数据后返回确认信息到中心,中心显示已下载;
l 时间段设置必须勾选“√”,否则无效;
l 重新下载某站设置也意味着该站点报警复位。
站点名称 | 水箱水位 | 供水压力及温度 | 回水、排水 | 小泵设置 | 大泵设置 | 系统启停时间 | ||
| 一时间段:19:00~21:00 0.5~3.5m 二时间段:21:01~23:00 0.5~1.5m 三时间段:23:01~24:00 0.5~3.0m 四时间段: 6:00~10:00 0.5~3.0m √ 水箱最低水位:0.1m 水箱投入:1#、2# | 供水压力: 0.5MPa 最高供水压力: 0.6MPa 减温水投入间:21:00~24:00 √ 7:00~10:00 √ 供水温度设定: 45℃ | 排水设定温度:<32℃ 回水稳定温度:>35℃ 排水\回水投入时间:16:15~24:00 √ 6:00~10:00 √ | 小泵额定电流:43A 小泵效率: 0.89 小泵台数: 4台 小泵允许:是 只开小泵:否
| 1#大泵额定电流:83A 1#大泵效率: 0.9 2#大泵额定电流:83A 2#大泵效率: 0.9 | 一时间段:17:00~24:00 √ 二时间段:6:00~10:00 √ 加载方式:频率/负荷
| ||
| 一时间段:19:00~21:00 0.5~3.5m 二时间段:21:01~23:00 0.5~1.5m 三时间段:23:01~24:00 0.5~3.0m 四时间段:6:00~10:00 0.5~3.0m √ 水箱最低水位:0.1m 水箱投入:1#、2# | 供水压力: 0.5MPa 最高供水压力: 0.6MPa 减温水投入间:21:00~24:00 √ 7:00~10:00 √ 供水温度设定: 45℃ | 排水设定温度:<32℃ 回水稳定温度:>35℃ 排水\回水投入时间:16:15~24:00 √ 6:00~10:00 √ | 小泵额定电流:43A 小泵效率: 0.89 小泵台数: 3台 小泵允许:是 只开小泵:否
| 1#大泵额定电流:83A 1#大泵效率: 0.9 2#大泵额定电流:83A 2#大泵效率: 0.9 | 一时间段:17:00~24:00 √ 二时间段:6:00~10:00 √ 加载方式:频率/负荷
| ||
|
|
|
|
|
|
| ||
|
|
|
|
|
|
|
4.6 ★移动端监测
每个热水站PLC向服务器发送运行数据、报警数据后,再由服务器通过通过移动或联通向热水值班手机、调度手机等发送主要运行数据和报警信息。
主要运行数据:中大一期------供水压力,供、回水温度,水位,几号大泵+多少台小泵。
报警信息:中大一期------22:15水箱水位低报警……
用户可利用网络,登录指定网页,在通过授权后访问系统“系统总览画面”和各“热水站系统监控画面”。访问“系统总览画面”与控制中心监控画面一样,但没有操作功能,如鼠标右键没有快捷操作窗口,进入单个“热水站监控画面”也没有操作和设置窗口。
4.7 就地与控制中心远程控制的功能比较
远程控制中心能接收到站内的所有工况信号,但不具备所有操作功能。
系统 | 恒压供水控制 | 回水控制 | 排水控制 | 减温水控制 | 水箱水位控制 |
就地功能 | 定时启停 | 定时启、停回水 | 定时启、停排水 | 定时启、停 | 手动开、关补水阀 |
压力设定 | 手动调节回水 | 手动操作排水 | 供水温度设定 | 多时段的水箱水位设定 | |
故障停机及报警提示 |
|
|
|
| |
低水位全停 |
|
|
|
| |
大泵运行时间累计 |
|
|
|
| |
参数设定:电机额定电流,f/P运行曲线参数 |
|
|
|
| |
|
|
|
|
|
|
远程功能 | 远程定时启停 | 远程调节回水 | 远程启、停排水 | 远程定时启停 | 远程强制开、关补水阀 |
压力设定 | 远程定时启、停 | 远程定时启、停 | 供水温度设定 |
|
5、系统监控点表:
系统按最多设备数量进行配置,各热水站按具体情况定制。
标准热水站设备及I/O配置清单 | ||||||||
DI信号(22点) |
| DO信号(20点) | ||||||
I0.0 | 1#泵手动信号 |
| 中继 |
| Q0.0 | 1#变频器启动信号 |
|
|
I0.1 | 1#泵自动信号 |
| 中继 |
| Q0.1 | 2#变频器启动信号 |
|
|
I0.2 | 2#泵手动信号 |
| 中继 |
| Q0.2 | 1#卧式泵PLC变频启动 | 互锁 | 中继转换 |
I0.3 | 2#泵自动信号 |
| 中继 |
| Q0.3 | 1#卧式泵PLC工频启动 | 中继转换 | |
I0.4 | 1#泵手动工频启动信号 |
| 中继(自锁) |
| Q0.4 | 2#卧式泵PLC变频启动 | 互锁 | 中继转换 |
I0.5 | 2#泵手动工频启动信号 |
| 中继(自锁) |
| Q0.5 | 2#卧式泵PLC工频启动 | 中继转换 | |
I0.6 | 1#泵自动投入信号 |
| 中继 |
| Q0.6 | 1#卧式泵故障报警信号 |
| 中继转换 |
I0.7 | 2#泵自动投入信号 |
| 中继 |
| Q0.7 | 2#卧式泵故障报警信号 |
| 中继转换 |
I1.0 | 1#泵工频故障信号 |
| 中继 |
| Q1.0 | 1#变频器复位信号 |
| 备用 |
I1.1 | 2#泵工频故障信号 |
| 中继 |
| Q1.1 | 2#变频器复位信号 |
| 备用 |
I1.2 | 1#泵变频故障信号 |
|
|
| Q1.2 | 1#市政热水阀门开阀信号 | 互锁 | 中继 |
I1.3 | 2#泵变频故障信号 |
|
|
| Q1.3 | 1#市政热水阀门关阀信号 | 中继 | |
I1.4 | 1#市政补水阀门开到位信号 |
| 中继 |
| Q1.4 | 2#市政热水阀门开阀信号 | 互锁 | 中继 |
I1.5 | 1#市政补水阀门关到位信号 |
| 中继 |
| Q1.5 | 2#市政热水阀门关阀信号 | 中继 | |
I1.6 | 2#市政补水阀门开到位信号 |
| 中继 |
| Q1.6 | 减温水电动阀门开阀信号 | 互锁 | 中继 |
I1.7 | 2#市政补水阀门关到位信号 |
| 中继 |
| Q1.7 | 减温水电动阀门关阀信号 | 中继 | |
I2.0 | 减温水电动阀门开到位信号 |
| 中继 |
| Q2.0 | 1#排水电动阀门开阀信号 | 互锁 | 中继 |
I2.1 | 减温水电动阀门关到位信号 |
| 中继 |
| Q2.1 | 1#排水电动阀门关阀信号 | 中继 | |
I2.2 | 1#排水电动阀门开到位信号 |
| 中继 |
| Q2.2 | 2#排水电动阀门开阀信号 | 互锁 | 中继 |
I2.3 | 1#排水电动阀门关到位信号 |
| 中继 |
| Q2.3 | 2#排水电动阀门关阀信号 | 中继 | |
I2.4 | 2#排水电动阀门开到位信号 |
| 中继 |
| Q2.4 | 1#小泵工频启动信号 |
| 中继 |
I2.5 | 2#排水电动阀门关到位信号 |
| 中继 |
| Q2.5 | 2#小泵工频启动信号 |
| 中继 |
I2.6 | 小泵自动投入信号 |
| 中继 |
| Q2.6 | 3#小泵工频启动信号 |
| 中继 |
I2.7 | 只开小泵投入信号 |
| 中继 |
| Q2.7 | 4#小泵工频启动信号 |
| 中继 |
I3.0 | 补水旁通阀门开到位信号 |
| 中继 |
| Q3.0 | 补水旁通阀开阀信号 | 互锁 | 中继 |
I3.1 | 补水旁通阀门关到位信号 |
| 中继 |
| Q3.1 | 补水旁通阀开阀信号 | 中继 | |
I3.2 | 水浸传感器 |
| 中继 |
|
|
|
|
|
无源AI信号(11点) |
| AO信号(6点) | ||||||
AIW0 | 1#回水温度 |
| 配无源信号隔离栅 |
| AQW0 | 1#变频器频率控制信号 |
|
|
AIW2 | 2#回水温度 |
| 配无源信号隔离栅 |
| AQW2 | 2#变频器频率控制信号 |
|
|
AIW4 | 3#回水温度 |
| 配无源信号隔离栅 |
| AQW4 | 1#回水调节阀控制 |
| 配有源信号隔离栅 |
AIW6 | 供水温度 |
| 配无源信号隔离栅 |
| AQW6 | 2#回水调节阀控制 |
| 配有源信号隔离栅 |
AIW8 | 供水压力 |
| 配无源信号隔离栅 |
| AQW8 | 3#回水调节阀控制 |
| 配有源信号隔离栅 |
AIW10 | 1#市政供水温度 |
| 配无源信号隔离栅 |
| AQW10 | 减温水调节阀控制 |
| 配有源信号隔离栅 |
AIW12 | 1#市政供水压力 |
| 备用 |
| AQW12 | 备用 |
|
|
AIW14 | 1#水箱液位 |
| 配无源信号隔离栅 |
| AQW14 | 备用 |
|
|
AIW16 | 2#水箱液位 |
| 配无源信号隔离栅 |
|
|
|
|
|
AIW18 | 3#水箱液位 |
| 配无源信号隔离栅 |
|
|
|
|
|
AIW20 | 4#水箱液位 |
| 配无源信号隔离栅 |
|
|
|
|
|
有源AI信号(10点) |
| 设备数量(最多时) | ||||||
AIW22 | 1#市政供水流量 |
| 配有源信号隔离栅 |
| 1 | 供电电源 | 2 |
|
AIW24 | 2#市政供水流量 |
| 配有源信号隔离栅 |
| 2 | 卧式泵 | 2 |
|
AIW26 | 1#卧式泵电流 |
| 配有源信号隔离栅 |
| 3 | 45KW变频器 | 2 |
|
AIW28 | 2#卧式泵电流 |
| 配有源信号隔离栅 |
| 4 | 补水电动阀 | 2 |
|
AIW30 | 1#进线电源电压 |
| 配有源信号隔离栅 |
| 5 | 补水流量 | 2 |
|
AIW32 | 2#进线电源电压 |
| 配有源信号隔离栅 |
| 6 | 排水电动阀 | 2 |
|
AIW34 | 1#回水调节阀反馈 |
| 配有源信号隔离栅 |
| 7 | 回水调节阀 | 3 |
|
AIW36 | 2#回水调节阀反馈 |
| 配有源信号隔离栅 |
| 8 | 减温水电动阀 | 1 |
|
AIW38 | 3#回水调节阀反馈 |
| 配有源信号隔离栅 |
| 9 | 减温水调节阀 | 1 |
|
AIW40 | 减温水调节阀反馈 |
| 配有源信号隔离栅 |
| 10 | 供水温度 | 1 |
|
AIW42 | 小泵总电流 |
| 配有源信号隔离栅 |
| 11 | 回水温度 | 3 |
|
AIW44 | 备用 |
|
|
| 12 | 供水压力 | 1 |
|
AIW46 | 备用 |
|
|
| 13 | 水箱水位 | 4 |
|
|
|
|
|
| 14 | 补水旁通电动阀 | 1 |
|
电源开关及检修插座 |
| 15 | 水泵电流 | 3 |
| |||
1 | 1#、2#补水电动阀,旁通阀 | 1 |
|
| 16 | 循环水泵 | 3 |
|
2 | 1#、2#市政补水流量计 | 1 |
|
| 17 | 高质水电动阀 | 1 |
|
3 | 1#、2#、3#回水调节阀 | 1 |
|
|
|
|
|
|
4 | 1#、2#排水电动阀 | 1 |
|
| 另外安装设备 |
|
|
|
5 | 减温水电动阀,调节阀 | 1 |
|
| 1 | 高质水电动阀电源 | 1 | 柜内安装 |
6 | PLC电源 | 1 |
|
| 2 | 高质水电动阀按钮 | 2 | 面板安装 |
7 | 24VDC电源(传感器) | 1 |
|
| 3 | 循环水泵电源 | 1 | 柜内安装 |
6、调试单位要求及调试计划
l 具有系统集成经验,熟悉和利时LE系列、LM系列PLC的系统编程及通讯,熟悉S3302G网管的编程及配置。具有多个相关PLC系统集成的业绩。
l 后期应考虑末端楼宇监测点的补充和增加,其他9个站点在控制中心的数据集成
l 后期应考虑对已改造的热水站:广中医、广大2期、广外HOLLYSYS的数据集成。
l 系统调试期间应保证小泵能够正常手动工频运行;大泵自动运行调试完成后,再对小泵进行控制线路改造。调试时间为30天左右。
l 其他9个热水站的工艺流程与中大会有稍许不同,设备数量、规格、参数也会有差异,站内程序应力求统一,易于扩展到其他站点。
l 调试完毕后进行1个月的试运行,试运行通过后进行验收,设备质保期为1年,期间应完善系统缺陷并完成甲方提出的局部小范围整改需求。
l 系统验收时乙方需提供相关图纸、资料、编程软件及系统程序等。
附件2 价格文件
报价一览表
项目名称:广州大学城中大热水站自控系统改造机柜、楼宇温度及控制中心设备采购及相关服务
序号 | 内容 | 投标价(单位:人民币元) | |
1 | 投标总价 | 大写: 小写: | |
其中 | 广州大学城中大热水站自控系统改造机柜采购 | 大写: 小写: | |
楼宇供、回水温度监控及控制中心服务器、工作站设备采购 | 大写: 小写: | ||
2 | 投标工期 |
| |
3 | 质保期 |
| |
4 | 项目负责人 | 姓名 |
|
职称 |
|
注:1. 所有价格均以人民币作为货币单位填写及计算, 投标人总报价应包括投标人完成本项目(如果中标)约定所有工作内容所必须的所有成本费用和投标人应承担的一切税费,包括但不限于运至交货地的货物、设计、采购、制造、检测、试验、包装、运输、保险、利润及税费、及其它附加费用等中标人完成项目内容全部报酬和所需的全部费用。投标人认为需要发生的其他相关服务等等。采购人无需就本项目项下委托事项向中标人支付上述费用之外的任何其他费用。
2.此表的总计是所有需我司支付的本次项目采购的金额总数即投标总价。若用小写表示的金额和用大写表示的金额不一致,以大写表示的金额为准。
投 标 人(法人公章):
授权代表(签字或盖章):
日 期:
报价明细表
项目名称:广州大学城中大热水站自控系统改造机柜、楼宇温度及控制中心设备采购及相关服务
序号 | 设备名称 | 规格型号 | 制造商 | 单位 | 数量 | 单价(元) | 总价(元) | 货期 | 质保期 | |
一、广州大学城中大热水站自控系统改造机柜采购清单 | ||||||||||
1 | 箱体 |
|
| 个 | 1 |
|
|
|
| |
2 | 变频器 |
|
| 台 | 2 |
|
|
|
| |
3 | 断路器 |
|
| 块 | 2 |
|
|
|
| |
4 | 断路器 |
|
| 块 | 4 |
|
|
|
| |
5 | 辅助触头 |
|
| 块 | 4 |
|
|
|
| |
6 | 交流接触器 |
|
| 块 | 4 |
|
|
|
| |
7 | 热继电器 |
|
| 块 | 2 |
|
|
|
| |
8 | 电流互感器 |
|
| 块 | 2 |
|
|
|
| |
9 | 电流表 |
|
| 块 | 2 |
|
|
|
| |
10 | 电压表 |
|
| 块 | 2 |
|
|
|
| |
11 | 电流传感器 |
|
| 块 | 2 |
|
|
|
| |
12 | 电压传感器 |
|
| 块 | 2 |
|
|
|
| |
13 | 万能转换开关 |
|
| 个 | 4 |
|
|
|
| |
14 | 按钮 |
|
| 个 | 12 |
|
|
|
| |
15 | 指示灯 |
|
| 个 | 14 |
|
|
|
| |
16 | 中间继电器 |
|
| 个 | 50 |
|
|
|
| |
17 | 熔断器 |
|
| 个 | 16 |
|
|
|
| |
18 | 空气开关 |
|
| 个 | 10 |
|
|
|
| |
19 | 断路器 |
|
| 个 | 3 |
|
|
|
| |
20 | 交流接触器 |
|
| 个 | 3 |
|
|
|
| |
21 | 辅助触头 |
|
| 个 | 3 |
|
|
|
| |
22 | 热继电器 |
|
| 个 | 3 |
|
|
|
| |
23 | 导线 |
|
| 米 | 200 |
|
|
|
| |
24 | 导线 |
|
| 米 | 20 |
|
|
|
| |
25 | 照明装置 |
|
| 只 | 1 |
|
|
|
| |
26 | 检修插座 |
|
| 只 | 1 |
|
|
|
| |
27 | 风扇 |
|
| 个 | 4 |
|
|
|
| |
28 | 端子 |
|
| 只 | 200 |
|
|
|
| |
29 | 接地铜排 |
|
| 根 | 1 |
|
|
|
| |
30 | PLC CPU |
|
| 台 | 1 |
|
|
|
| |
31 | PLC 模拟量模块 |
|
| 台 | 3 |
|
|
|
| |
32 | PLC 模拟量模块 |
|
| 台 | 4 |
|
|
|
| |
33 | 开关量输入 |
|
| 块 | 1 |
|
|
|
| |
34 | 开关量输出 |
|
| 块 | 1 |
|
|
|
| |
35 | PLC编程电缆 |
|
| 块 | 2 |
|
|
|
| |
36 | PLC电源模块 |
|
| 台 | 2 |
|
|
|
| |
37 | 触摸屏 |
|
| 台 | 1 |
|
|
|
| |
38 | 声光报警器 |
|
| 个 | 1 |
|
|
|
| |
39 | AI信号隔离器 |
|
| 个 | 24 |
|
|
|
| |
40 | AO信号隔离器 |
|
| 个 | 8 |
|
|
|
| |
41 | 水浸传感器 |
|
| 个 | 1 |
|
|
|
| |
42 | GPRS数据无线通讯模组 |
|
| 套 | 1 |
|
|
|
| |
A、广州大学城中大热水站自控系统改造机柜单台报价合计 |
| |||||||||
B、广州大学城中大热水站自控系统改造机柜两台报价合计 |
| |||||||||
二、楼宇供、回水温度监控及控制中心服务器、工作站设备采购清单 | ||||||||||
43 | 贴片温度探头 |
|
| 个 | 20 |
|
|
|
| |
44 | DTU数据采集发送器 |
|
| 个 | 20 |
|
|
|
| |
45 | 无线数据DTU网关软件 |
|
| 套 | 20 |
|
|
|
| |
46 | 天线 |
|
| 个 | 20 |
|
|
|
| |
47 | 服务器(固定IP) |
